Technisches Retrofit-Engineering
CO2-Quelle und Strahlführung durch Faserlaser-Architektur ersetzen und geeignete Mechanik weiter nutzen.
01 / 08
CO2-Quelle und Strahlführung durch Faserlaser-Architektur ersetzen und geeignete Mechanik weiter nutzen.
Die Aufnahme verfolgt den TRUMPF-CO2-Strahlweg vom Resonator bis zum Schneidkopf und erfasst vor der Auswahl der Faserquelle den Zustand des Portals, die Gasversorgung, die Kühlleistung und die elektrische Einspeisung.

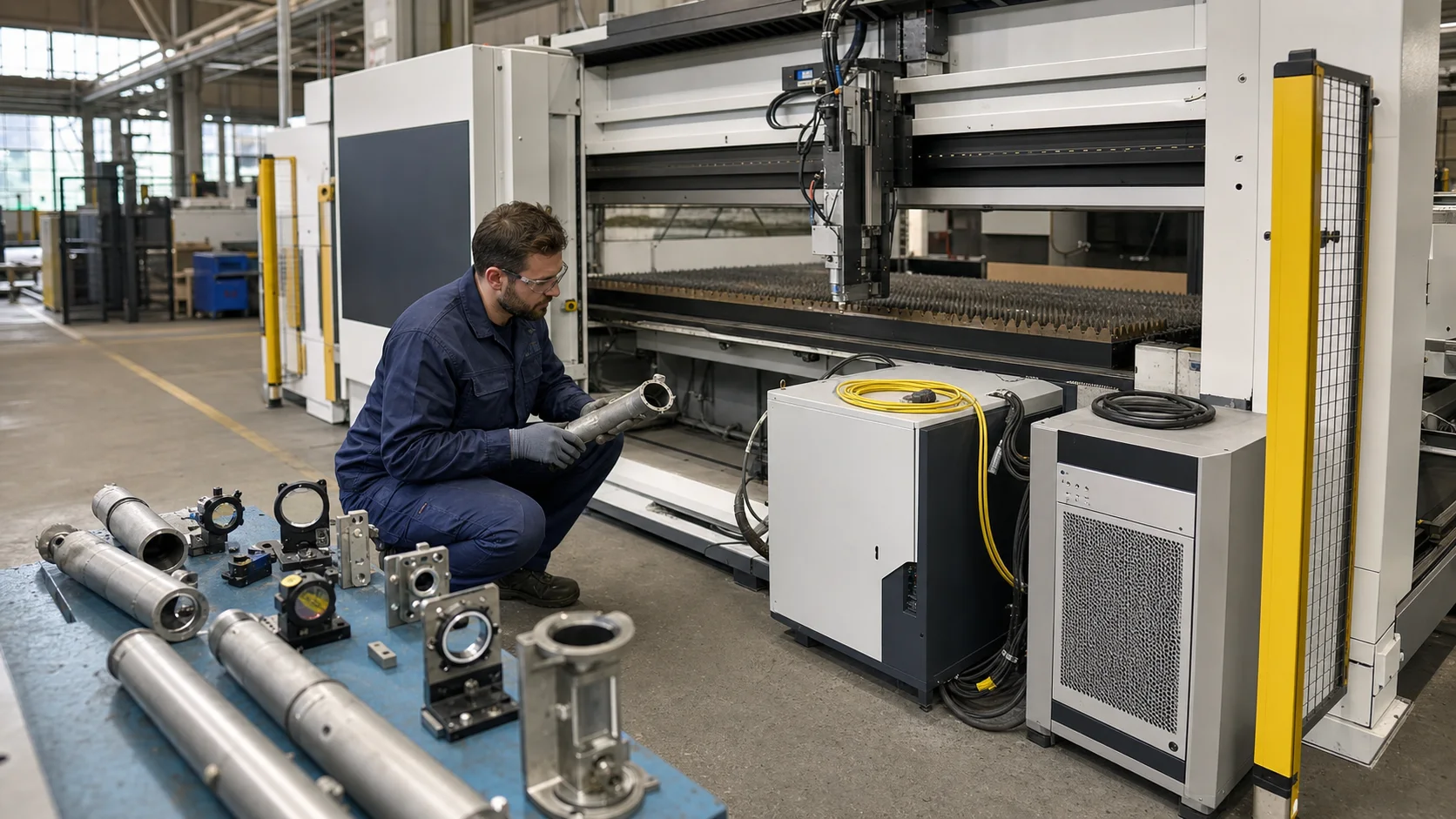

CO2-Resonator und Strahlführungsbauteile werden entfernt, während geeignete Mechanik erhalten bleibt. Faserquelle, passender Schneidkopf, Kühlkreislauf und Steuerungsschnittstellen bilden ein maschinenspezifisch ausgelegtes Paket.
Die Inbetriebnahme weist sichere Bewegung, Freigabelogik der Quelle und einen stabilen Prozess nach. Die Abnahme erfolgt anhand vereinbarter Werkstoffe, Dicken, Schnittkantenqualität und reproduzierbarer Taktzeit, nicht allein anhand der Nennleistung.
Technisches Retrofit-Engineering
Jedes Projekt erfordert eine maschinenspezifische Prüfung. Hardware, Software und erreichbare Leistung hängen von Mechanik, Antriebssystem, E/A, Schaltschrank, Sicherheit und Laserleistung ab.
Eine gründliche Engineering-Prüfung bestätigt die Kompatibilität der Retrofit-Lösung, die korrekte Integration und die Auslegung nach realem Maschinenzustand und Produktionsziel.
Ergebnis der Bewertung
Die Prüfung macht aus Maschinendaten eine klare Engineering-Entscheidung.
Engineering-Prüfung auf einen Blick
Technisches Retrofit-Engineering
Modell, Baujahr, Steuerung, Quelle, Antriebe, Pläne und Fehlerhistorie erfassen.
Mechanik, Bewegungssteuerung, E/A, Sicherheit, Medien und Zielleistung prüfen.
Steuerung, Optik, Elektrik, Kühlung, Gas und Sicherheit definieren.
Hardware installieren, E/A abbilden, Bewegungssteuerung abstimmen und Prozessparameter einrichten.
Schneidproben validieren, Bediener schulen, Konfiguration dokumentieren und Support nach der Inbetriebnahme leisten.
Technisches Retrofit-Engineering
CypCut ist eine führende chinesische Softwareplattform für das Laserschneiden von Blechen. Je nach Leistung, Bewegungssteuerung und Prozessanforderungen kommen CypCut, CypCutPro oder FSCUT8000/HypCut auf EtherCAT-Basis zum Einsatz.
Wählen Sie die Steuerungsplattform nach installierter Laserleistung, Architektur der Bewegungssteuerung, E/A-Umfang und dem Prozessbedarf Ihrer Produktion.
Teilen Sie Maschinenmodell, installierte Steuerung und Produktionsziel mit. Wir prüfen den praktischen Steuerungsweg, bevor der Retrofit-Umfang bestätigt wird.
