PA8000-Laserschneidsystem auf CypCut umrüsten

Technisches Retrofit-Engineering

PA8000-Laserschneidsystem auf CypCut umrüsten

Veralteten PA8000-Steuerungspfad durch wartbare Bochu-Plattform und aktualisierte Schaltschrank-Schnittstellen ersetzen.

Angebot anfordernWhatsApp

04 / 08

Retrofit-Umfang

Veralteten PA8000-Steuerungspfad durch wartbare Bochu-Plattform und aktualisierte Schaltschrank-Schnittstellen ersetzen.

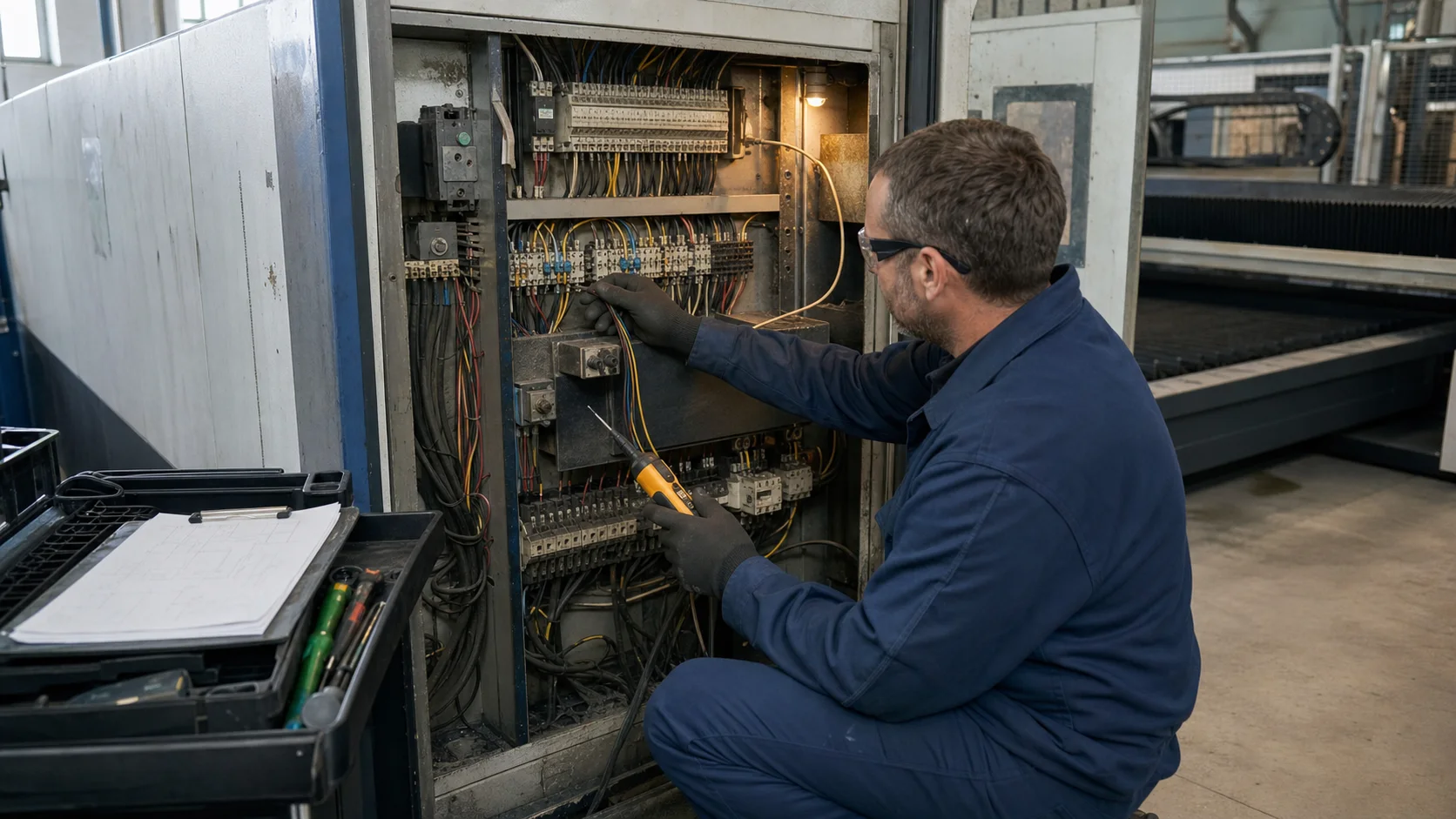

Für CypCut-Retrofit dokumentierter Schaltschrank einer PA8000-Lasermaschine
PA8000-auf-CypCut-Retrofit: maschinenspezifische Schaltschrankaufnahme und Ersatzplanung.

PA8000-Maschinendiagnose

Diese maschinenspezifische Bewertung dokumentiert den eingebauten PA8000-Schaltschrank, Verdrahtungszustand, Gebertypen, Servoschnittstellen, Sicherheitsrelaislogik und Schneidsignale. Die Kompatibilität wird an der aufgenommenen Maschine ermittelt, nie pauschal für jede PA8000-Anlage behauptet.

  • PA8000-Klemmen, Feldverdrahtung, Relais und undokumentierte Änderungen fotografieren und beschriften.
  • Jeden Motor, Geber, Endschalter und dessen elektrisches Signalformat identifizieren.
  • Laser-, Gas-, Höhenregelungs- und Sicherheitskreise im tatsächlichen Maschinenschrank verfolgen.

Maschinenspezifische Ersatzarchitektur

Der PA8000-Steuerungspfad wird erst nach der technischen Prüfung der gemessenen Schnittstellen durch einen wartbaren Bochu/CypCut-Schaltschrank ersetzt. Vorhandene Motoren oder Peripheriegeräte werden nach ihrem nachgewiesenen Zustand dieser einzelnen Maschine übernommen, angepasst oder ersetzt.

  • Maschinenspezifischen E/A- und Klemmenplan vor dem Schaltschrankbau erstellen.
  • Antriebs- und Rückmeldeanpassungen anhand gemessener Nennwerte und Signale auswählen.
  • Sicherheits- und Prozessverriegelungen mit dokumentierter Quittierung und Fehlerbehandlung neu aufbauen.

Inbetriebnahme und Produktionsabnahme

Die Inbetriebnahme folgt dem freigegebenen Verdrahtungsplan und beginnt mit sicherem Einschalten sowie Achsprüfungen. Die Abnahme zeigt den vereinbarten PA8000-Ersatzumfang an repräsentativen Teilen und hält bei der Bestandsaufnahme ausgeschlossene Schnittstellen fest.

  • Einschaltfolge, Sicherheitsquittierung und Not-Halt-Reaktion nachweisen.
  • Achsen, Höhenregelung und Prozessausgänge zunächst in Tests ohne Laser abstimmen.
  • Vereinbarte Muster schneiden sowie Parameter, Ergebnisse und Schulungsnachweise archivieren.

Typische Kundenanforderungen

01

Begrenzter PA8000-Support und undokumentierte Verdrahtung erhöhen Stillstand und Risiko.

02

Steigende Wartungskosten und ungeplante Stillstände

03

Bedarf an höherer Leistung, einfacherer Bedienung oder aktuellen Prozessen

Technisches Retrofit-Engineering

Kompatibilität vor Konfiguration

Jedes Projekt erfordert eine maschinenspezifische Prüfung. Hardware, Software und erreichbare Leistung hängen von Mechanik, Antriebssystem, E/A, Schaltschrank, Sicherheit und Laserleistung ab.

Eine gründliche Engineering-Prüfung bestätigt die Kompatibilität der Retrofit-Lösung, die korrekte Integration und die Auslegung nach realem Maschinenzustand und Produktionsziel.

Mechanischer und elektrischer Zustand
Maschinenbasis, Schaltschrankzustand und Sicherheitsbereitschaft
Steuerung, Antriebe und Feldbus
Vorhandene Steuerung, Antriebe, E/A und Netzwerk der Bewegungssteuerung
Zielmaterialien und Laserleistung
Material, Dicke, Prozessziel und vorgeschlagene Leistung

Ergebnis der Bewertung

Die Prüfung macht aus Maschinendaten eine klare Engineering-Entscheidung.

  • Machbarkeit bestätigtGrenzen erkennen, die den Retrofit-Weg beeinflussen.
  • Umfang definiertErforderliche Steuerungen, Schnittstellen und Sicherheitsarbeiten festlegen.
  • Inbetriebnahme geplantInstallation, Parametrierung und Übergabe vorbereiten.

Engineering-Prüfung auf einen Blick

Checkliste für die Bewertung

  • Dokumentation von Altsteuerung und VerdrahtungMaschinenbasis, Schaltschrankzustand und Sicherheitsbereitschaft
  • Anpassung von Steuerung, Servos, Gebern und E/AVorhandene Steuerung, Antriebe, E/A und Netzwerk der Bewegungssteuerung
  • Laserquelle, Schneidkopf und KühlerMaterial, Dicke, Prozessziel und vorgeschlagene Leistung
  • Schaltpläne und SicherheitskreisMaschinenbasis, Schaltschrankzustand und Sicherheitsbereitschaft
  • Zielmaterialien, Dicken und LaserleistungMaterial, Dicke, Prozessziel und vorgeschlagene Leistung

Projektleistungen

  • KompatibilitätsberichtErgebnisse und Retrofit-Empfehlungen
  • Retrofit-Architektur und StücklisteUmfang und Komponentenliste
  • Elektro- und E/A-IntegrationsplanVerdrahtung, Signale und Schnittstellen
  • Schaltschrank-Update, Sicherheit und ProduktionstestsEinrichtung und Optimierung
  • Bedienerschulung und ÜbergabeHandbücher und Dokumentation
  • Remote-Support nach InbetriebnahmeLaufende technische Unterstützung

Technisches Retrofit-Engineering

Von der Maschinenaufnahme bis zur Produktionsübergabe

Von der Maschinenaufnahme bis zur Produktionsübergabe
  1. 01

    Maschinenaufnahme

    Modell, Baujahr, Steuerung, Quelle, Antriebe, Pläne und Fehlerhistorie erfassen.

  2. 02

    Kompatibilitätsprüfung

    Mechanik, Bewegungssteuerung, E/A, Sicherheit, Medien und Zielleistung prüfen.

  3. 03

    Retrofit-Engineering

    Steuerung, Optik, Elektrik, Kühlung, Gas und Sicherheit definieren.

  4. 04

    Installation und Inbetriebnahme

    Hardware installieren, E/A abbilden, Bewegungssteuerung abstimmen und Prozessparameter einrichten.

  5. 05

    Schulung und Support

    Schneidproben validieren, Bediener schulen, Konfiguration dokumentieren und Support nach der Inbetriebnahme leisten.

Technisches Retrofit-Engineering

Die passende Bochu-Steuerungsplattform wählen

CypCut ist eine führende chinesische Softwareplattform für das Laserschneiden von Blechen. Je nach Leistung, Bewegungssteuerung und Prozessanforderungen kommen CypCut, CypCutPro oder FSCUT8000/HypCut auf EtherCAT-Basis zum Einsatz.

Wählen Sie die Steuerungsplattform nach installierter Laserleistung, Architektur der Bewegungssteuerung, E/A-Umfang und dem Prozessbedarf Ihrer Produktion.

Installierte Leistung
Laserquelle und geplanter Arbeitszyklus
Bewegungssteuerung und Feldbus
Vorhandene Antriebe, Pulssteuerung oder EtherCAT-Bereitschaft
Erforderliche Prozesssteuerung
Tägliche Produktion, erweiterte Funktionen oder Hochleistungskoordination
Engineering-Fit-Check

Teilen Sie Maschinenmodell, installierte Steuerung und Produktionsziel mit. Wir prüfen den praktischen Steuerungsweg, bevor der Retrofit-Umfang bestätigt wird.

Service ansehen

Technische Referenzen

CypCut V6.5 Benutzerhandbuch

Ähnliche Services

TRUMPF CO2-Laser auf Faserlaser umrüsten 01

TRUMPF CO2 auf Faserlaser

CO2-Quelle und Strahlführung durch Faserlaser-Architektur ersetzen und geeignete Mechanik weiter nutzen.

Service ansehen
TRUMPF-Laserschneidsteuerung auf CypCut umrüsten 02

TRUMPF-Steuerung auf CypCut

Ältere TRUMPF-Steuerungsarchitektur nach Prüfung von Antrieben, E/A und Sicherheit mit Bochu modernisieren.

Service ansehen
Beckhoff-Laserschneidsteuerung auf CypCut umrüsten 03

Beckhoff-Steuerung auf CypCut

Beckhoff-basierte Steuerungs- und Bewegungsfunktionen mit passender Bochu-Plattform und EtherCAT/E/A-Planung neu integrieren.

Service ansehen
